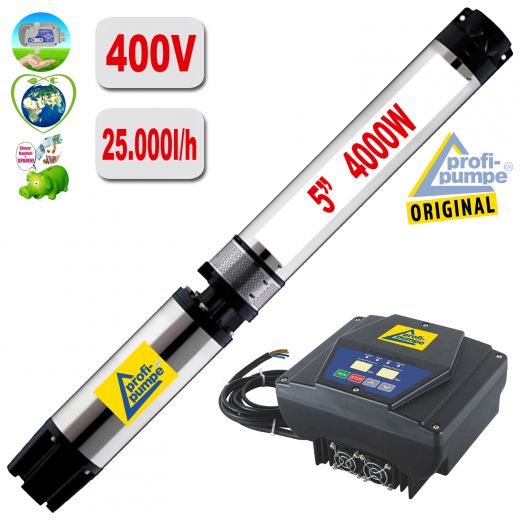

5" Tiefbrunnenpumpe BRUNNEN-STAR 4000-4/400V zzgl. Zubehör-Auswahl Inverter-Pumpensteuerung

ab 619,95 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-2 Wochen
Art.Nr.: BP01204-IN
GTIN/EAN: 42 6057834 176 9
Gewicht: 55,00 kg
HAN: BP01204-IN
INVERTER-PUMPENSTEUERUNG
DRUCKTANK


Produktbilder
5" Brunnenpumpe BRUNNEN-STAR, BRUNNEN PUMPE TIEFBRUNNENPUMPE TAUCHPUMPE TAUCHDRUCKPUMPE ROHRPUMPE GARTENPUMPE 400Volt
5" Brunnenpumpe BRUNNEN-STAR, BRUNNEN PUMPE TIEFBRUNNENPUMPE TAUCHPUMPE TAUCHDRUCKPUMPE ROHRPUMPE GARTENPUMPE 400Volt
Kennlinien-Vergleich
Anschlußbox für Pumpe BRUNNEN-STAR
Produktbeschreibung

Anwendungsbereiche

  • für Tiefbrunnenbohrungen bis ca 60m Tiefe und ab ca 150mm Durchmesser
  • zur Hauswasserversorgung
  • zur Bewässerung
  • zur Beregnung
  • für Anwendungen im Umweltschutz
  • bei Grundwasserabsenkung
  • zur Befüllung von Behältern
  • Automatische, intelligente, selbstüberwachende Pumpensteuerung
  • Für alle 400Volt Brunnen- und Kreiselpumpen mit einem Druckaufbau größer als 3bar
  • Optimal für Pumpenbetrieb mit stark wechselnder Belastung /Fördermengen
  • Die bedarfsgeregelte Pumpenleistung führt zu einer enormen Energie-Einsparung von bis zu 85%

Die robuste, stabile Tiefbrunnenpumpe aus rostfreiem Edelsstahl für tiefe Brunnenbohrungen erbringt eine Leistung von 4000 Watt und ist für eine Spannung von 400 Volt ausgelegt. Mit dieser robusten Tiefbrunnenpumpe ist die Förderung von Wasser aus extrem tiefen Bohrungen, Brunnen bzw. Wasserreservoirs kein Problem. Sie fördert dies mit hohem Druck weiter an die Abnahmestelle.

Die leistungsstarke Tiefbrunnenpumpe hat einen hochwertigen gekapselten Motor und erbringt Fördermenge von bis zu 25.000l/h. Die maximale Förderhöhe beträgt 89m und der maximale Förderdruck liegt bei 8,9bar. Bitte beachten Sie, dass die Förderleistung bei steigender Förderhöhe entsprechend abnimmt.
Die Kabellänge beträgt 15m.

Bei gleicher elektrischer Leistung fördert diese Pumpe dank besonderen Bauweise wesentlich mehr Wasser als andere Pumpen mit vergleichbarem Energie-Verbrauch. Daher bezeichnen wir diese Pumpe als echte ENERGIE-SPARPUMPE!

Die INVERTER-Pumpensteuerung 5-5,5KW ist ein variabler Frequenz-Controller für eine 3-Phasige 400-Volt-Pumpe, basierend auf der innovativen in der Industrie bewährten Technologie. Damit können die Pumpen bedarfsgerecht ein- und ausgeschaltet sowie deren Leistung optimal auf den momentan vorhandenen Bedarf (real-time-monitoring) angepasst werden. Dieser Inverter ist auf den Betrieb von Kreisel- und Brunnenpumpen bis max. 5500 Watt Nenn-Leistung optimiert.

Die Inverter-Pumpensteuerung schaltet die Pumpe bedarfsgerecht ein und aus. Der vom Bediener eingestellte Druck wird unter allen Umständen im Arbeitsbereich des Gerätes eingehalten. Entsprechend dem eingestellten Druck wird die Drehzahl der Pumpe hoch- oder runter geregelt. Wird wenig Wasser entnommen, "dreht" die Pumpe langsam. Mit steigendem Durchfluss dreht sich der Pumpenmotor immer schneller. Die Pumpe nimmt immer nur soviel Energie aus dem Netz auf, wie gerade benötigt wird, um den eingestellten Druck zu halten. Dies führt zu einer enormen Energie-Einsparung.

Besonders bei Pumpen mit hoher Förderleistung, wird bei der Entnahme kleiner Wassermengen enorm viel Energie verschwendet. Die Pumpe läuft sofort mit max. Leistung auch wenn nur eine geringe Wassermenge entnommen wird.

Neueste Erkenntnisse der Pumpentechnik und Elektronik führten zu einem Gerät, welches die zeitgemäße Anforderungen an maximale Energie-Einsparung und schonendem Pumpenbetrieb beim optimalen Preis-Leistungs-Verhältnis hervorragend erfüllt. Die innovative PWM-Technologie (pulse-width-modulation), ein besonders leistungsfähiger Prozessor-Chip, die Anwendung der VVVF-Technik (frequency-conversion-variable-pressure-control) in Verbindung mit der Drucksensor-Technik führten zu einem innovativ führenden Gerät und einer enormen Kostenersparnis. Damit ist die bisher sehr teure Technik auch für den privaten Anwender sehr interessant geworden und amortisiert sich durch Stromkostenersparnis innerhalb kürzester Zeit.

Die Inbetriebnahme der Steuerung ist durch vorprogrammierte intelligente Software denkbar einfach und sehr anwenderfreundlich. Gewünschten Druck am Display einstellen und es kann losgehen! Der vom Bediener eingestellte Druck wird unter allen Umständen im Regelberech des Inverters konstant eingehalten. Durch die permanente real-time Drucküberwachung im System wird die Pumpe niemals schlagartig ein- bzw. ausgeschaltet. Die Pumpenleistung wird stets dynamisch dem Wasserbedarf angepasst. Mit der sanften Anpassung der Pumpenleistung werden Druckschläge vermieden, was zu einer enormen Erhöhung der Pumpenlebensdauer führt und Leckagen in den Wasserleitungen vermeidet.

Der Inverter kann sowohl in der Nähe der Pumpe als auch in gewisser Entfernung (bis max. ca 10-15m, z.B. Garage, Keller, Geräteraum...) installiert werden. In solchen Fällen müssen die Kabel zur Pumpe und Sensor entsprechend fachgerecht verlängert werden. Solche Installation ist insbesondere dann von großem Vorteil, wenn in der Nähe der Pumpe ungeeignete Betriebs-Bedingungen für Pumpensteuerungen vorhanden sind (z.B. Frostgefahr, kondensierende Luftfeuchtigkeit, starke elektromagnetische Felder usw.). Zu beachten ist, daß eine ausrechende Luftkühlung der Inverter-Steuerung vorhanden ist.

Die intelligente Technik hat noch viel mehr zu bieten! Es sind vielfältige Pumpen-Überwachungsfunktionen integriert: System-Leckkontrolle, Trockenlaufschutz, Über - und Unterspannnung-Schutz, Maximal-Strombegrenzung und viele andere nützliche und sinnvolle Besonderheiten. Die gesamte Elektronik dieses Inverters ist wasserdicht versiegelt, was einen wesentlich verbesserten Kondeswasserschutz bedeutet.

Unsere Tipps:

Ein tropfender Wasserhahn oder ein nicht 100%-dichtes WC-Ventil verursachen das Takten der Pumpe. Dadurch werden hohe Stromkosten und i.d.R. sehr teure Pumpenschäden verursacht bzw. die Pumpen werden irreparabel beschädigt. Die intelligente Selbstüberwachung der INVERTER-Pumpensteuerung 5-5,5KW registriert das Takten der Pumpe und unterbricht den Pumpen-Betrieb, um Schäden zu vermeiden. Nach Überprüfung der Betriebsbedingungen wird der Pumpbetrieb nach Möglichkeit fortgesetzt und die Fehlerdiagnose angezeigt. So werden auch Schäden durch geplatzte Wasser-Leitungen und überlaufende Keller sicher vermieden!

Bitte beachten: Beim Einsatz der INVERTER-PUMPENSTEUERUNG 5-5,5KW 400V/400V-verkabelt MUSS ein Druckausdehnungsgefäß /Drucktank vorhanden sein. Für die richtige Funktion muss der Drucktank mit einem Mindestvolumen von 4L in der Druckleitung in unmittelbarer Nähe der Sensors vorhanden sein. Bei der Zubehör-Auswahl können Sie für einen kleinen Aufpreis einen hochwertigen Drucktank mitbestellen.

Bitte beachten Sie, dass der max. Anlaufstrom durch die Bauart Ihrer Pumpe vorgegeben ist. Zum Schutz der Geräte wird er im Inverter begrenzt. Der max. Anlaufstrom der Pumpe muss kleiner sein, als der max.zulässige Inverter-Strom. Somit können wir die Funktion einer beliebigen Inverter/Pumpe-Kombination nicht gewährleisten.

Für den optimalen Einbau des Drucksensors in die Wasserleitung empfehlen wir einen 5 Wege-Adapter mit integriertem Rückschlagventil und hochwertigem öl-gefüllten Edelstahl-Manometer. Die 5 Wege-Adapter sind als Sonderzubehör passend zum Querschnitt der Wasserleitung bei uns erhältlich.

Wir empfehlen stets die Installation eines geeigneten Vorfilters vor der Pumpe oder dem Inverter.

Viele gute Gründe, warum Sie dieses Produkt kaufen sollten:

  • Automatisches bedarfsorientiertes Ein- und Ausschalten der Pumpe mit Inverter (nur bei Auswahl)
  • ENERGIESPARENDER Pumpen-Betrieb: Bis zu 85% Energieeinsparung bei Pumpen-Betrieb mit wechselnder Belastung
  • Sorgt für konstanten Wasserdruck in den Leitungen
  • Erhöht wesentlich die Pumpenlebensdauer
  • Druckminderer-Funktion: reduziert den maximalen Pumpendruck auf den eingestellten Druck im Leitungssystem (ohne zusätzliche Druckminderer)
  • Luftgekühlter Inverter: kann auch in erheblicher Entfernung von der Pumpe installiert werden
  • Minimiert die durchschnittliche Geräuschentwicklung
  • Direkte Ansteuerung von 380-400V-Pumpen ohne Zwischenrelais
  • Vermeidet gefährliche Druckschläge in den Wasserleitungen
  • integrierter Trockenlaufschutz mit einstellbarem Auto-Start
  • eingebautes Rückschlagventil
  • intelligente Selbst-Überwachungsfunktionen
  • leicht zu Bedienen durch voreingestellte Standard-Werte
Im Lieferumfang enthalten

VERSANDHINWEIS:

Dieser Artikel wird per Spedition versendet. Wir bitten darum, die Höhe der Frachtkosten für Lieferungen außerhalb Deutschlands vorab zu erfragen.

Nur bei Auswahl:

  • 1 Stk. INVERTER-Pumpensteuerung 5-5,5KW verkabelt (2Stck., Kabellänge ca. 1m)
  • Drucksensor 1-10bar, 24V, 4-20mA (Kabellänge ca 1,5m)
  • Wandhalterung mit Mehrfach-Befestigungsmöglichkeiten
  • Bedienungsanleitung englisch/ deutsch

Technische Daten

Technische Daten Brunnenpumpe

  • Leistung: 4000W
  • Spannung: 380-400V/50HZ
  • Frequenz max: 50Hz
  • Umdrehungszahl: 3000U/min
  • Schutzklasse: IP58
  • Interne Schaltung: Dreieckssschaltung
  • Motorart: Asynchronmotor
  • Motor-Dreieckschaltung: Für Pumpen größer 3kW
  • Motor-Stern-Schaltungen: Für Pumpen kleiner 3kW
  • Anschluss Druckseite: 2" IG (5cm)
  • Fördermenge max: 25.000L/h
  • Förderhöhe max: 89m
  • Förderdruck max: 8,9bar
  • Partikelgröße max: 0,2mm
  • Sandgehalt max: 0,2%
  • Wassertemperatur max: 35°
  • Höhe: 132,6cm
  • Breite: 13,7cm (Ø mit Kabelschutz)
  • Gewicht: 38kg (Gesamtgewicht)
  • Kabellänge: 15m

Technische Daten Inverter

  • Spannung: 400V 50/60Hz
  • Nennstrom max.: 14A
  • Anschluss-Leistung: 5,5KW
  • Betriebsdruck max.: 10 bar
  • Arbeitsdruck max.: 1 - 9 bar
  • Wassertemperatur max.: 50°
  • Bauart: luftgekühlt
  • Drucksensor 1-10bar, 24V, 4-20mA (Kabellänge ca 1,5m)
  • Maße (H/B/T): 24 x 25 x 16,5 cm
  • Schutzklasse: IP54
  • verkabelt: ja (ohne Stecker)

Diesen Artikel haben wir am 12.08.2020 in unseren Katalog aufgenommen.
